SGDB Serisi Güç Dağıtım Birimleri (GDB) endüstriyel otomasyon ve otomatik test sistemlerinde kullanılmak üzere tasarlanmış ve üretilmiştir. GDB tamamen yazılım kontrollüdür. Tüm çıkış kanalları için akım ve gerilim ölçümü yüksek hassasiyetle yapılmaktadır. Her bir kanal için akım limiti belirlenebilmektedir. Belirlenen limit akıma ulaşıldığında kanalın otomatik olarak kapatılması veya uyarı verilerek açık tutulması tercih edilebilmektedir.

Güç Dağıtım Birimi, modüler yapıda ve BPS konfigürasyonunda solid state olarak tasarlanmıştır. Her 5/6 kanal 1 mikroişlemci tarafından kontrol edilmektedir. Bu nedenle herhangi bir kanalın ayarlanan limit değerlerine ulaştığı tespit edildiğinde 10 mikrosaniye gibi kısa bir zamanda reaksiyon gösterilir.

Birimin ana işlemcisi normal çalışma esnasında tüm kanalları ve alt modüllerle olan iletişimi sürekli olarak izlemektedir. Bu sayede herhangi bir arıza nedeni ile (komponent vb) kontrol edemeyeceği bir durum oluşur ise giriş gerilimi çok hızlı bir şekilde çıkıştan izole edilebilmektedir. Bu izolasyon, girişte bulunan yüksek kapasiteli devre kesici/ler ile sağlanmaktadır.

Bu izolasyon mekanizması aynı zamanda hem fiziki Acil Durdurma Butonu ile hem de PDU Manager yazılımı üzerindeki soft-buton ile de tetiklenebilmektedir. Birden fazla GDB, birim üzerinde bulunan Acil Durdurma Konnektörü ile zincir bağlantı yapılarak tek bir Acil Durdurma Butonu ile kontrol edilebilmektedir. Buna ilave olarak, her bir çıkış kanalı termal sigorta ile de ayrıca korunmaktadır.

Birim ön panelinde bulunan Seri Arayüzler ile gerektiğinde IP adres ve benzeri temel ayarlar yapılabilmektedir. Bunun yanı sıra, bu arayüzler ile gömülü yazılım güncellemesi yapılabilmekte, gerektiğinde birim alt bileşenlerinin durumu hakkında alt seviyede detaylı bilgiler alınabilmektedir. GDB açılış sırasında kendi kendini test etmektedir. Bu test aşamaları da seri arayüzler üzerinden izlenebilmektedir.

Ön panelde ayrıca, birimin toplam ne kadar süre faal kaldığını gösteren bir zaman sayacı ile giriş gerilimi, ağ bağlantı, veri alışverişi ve hata indikatörleri ile her bir çıkış kanalına doğrudan bağlı çıkış led indikatörleri yer almaktadır.

Birim ile birlikte verilen PDU Manager yazılımı ile bir veya birden fazla GDB’ne ait çıkış kanalları farklı açılış ve kapanış senaryolarına dahil edilebilmektedir. 4 seviyeli senaryo yapısı ile çok sayıda kanal ve alt senaryo iç içe oluşturulabilmektedir.

PDU Manager yazılımı, kanalların açılış/kapanış zamanlarının yanı sıra 1/3 saniye aralıklarla detaylı ölçüm kaydı da tutmaktadır. Bu veri toplama yeteneği sayesinde geriye dönük olarak GDB’nden beslenen sistemlerin hangi anda ne kadar akım çektiği incelenebilmektedir. PDU Manager yönetim yazılımı ile ilgili daha detaylı bilgi için lütfen bu dokümanın PDU Manager bölümüne bakınız.

Öne çıkanlar

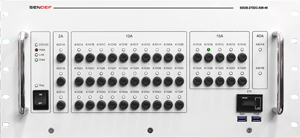

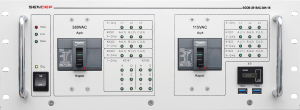

• SGDB Serisi 28VDC/270VDC ve AC115/380 Güç Dağıtım Birimleri entegre olarak çalışabilmektedir
• SGDB Serisi, iPDU Serisi Güç Dağıtım Birimlerine ve iPSU Serisi Güç Kaynakkarına entegre edilebilir
• PDU Manager ile yönetim ve uzun dönem veri toplama
• 10 Mikrosaniye akım limit algılama ve kesme
• %1 Ölçüm hassasiyeti
• Modüler yapı ile genişleme/küçülme imkanı
• 19” Rack’e monte etmye uygun
