SATB Serisi

Programlanabilir Jeneric ATE Test Kartı

Tümüyle Programlanabilir Jeneric Mimari
USB üzerinden SCPI ile haberleşme
Güç Anahtarlama ve Akım Ölçümü
SPI, I2C, PWM, GPIO ve daha fazlası

SATB kartları, Otomatik Test Sistemlerinde fonksiyon ve ömür testleri yapılacak birimlerin güç anahtarlama ve sayısal kontrol sinyal gereksinimlerini karşılamak üzere tasarlanmış tümüyle programlanabilir, jenerik ATE test kartlarıdır. USB bağlantı üzerinden SCPI arayüz ile kontrol edilen kartlar, SPI ve I2C ile test edilen sistemlere istenilen işaretleri gönderebilir. Kartlarda ayrıca PWM ve GPIO çıkışları bulunmaktadır. Kullanıcı ihtiyacına göre 1 -16 kanal olacak şekilde çeşitli kapasitelerde sipariş edilebilir.

Kullanıcılar, SATB kartlarını, birlikte verilen kütüphaneler sayesinde kendi altyapı ve ihtiyaçlarına uygun olarak programlayabilmektedir.

Öne Çıkanlar

Tümüyle programlanabilir jenerik mimari
USB üzerinden SCPI ile kontrol
Birlikte verilen kütüphaneler ile her türlü altyapı ve ihtiyaca uygun olarak programlanabilme
10ns faz farkı ile konfigüre edilebilir PWM çıkışlar
Güç anahtarlama ve akım ölçümü
1mA hassasiyetle akım ölçümü
48 GPIO (Modele göre GPIO sayıları değişmektedir)
SPI ve I2C çıkışlar

SATB Serisi Kartlar farklı kapasite ve özelliklerde sipariş edilebilmektedir. Detaylar için lütfen arayınız.

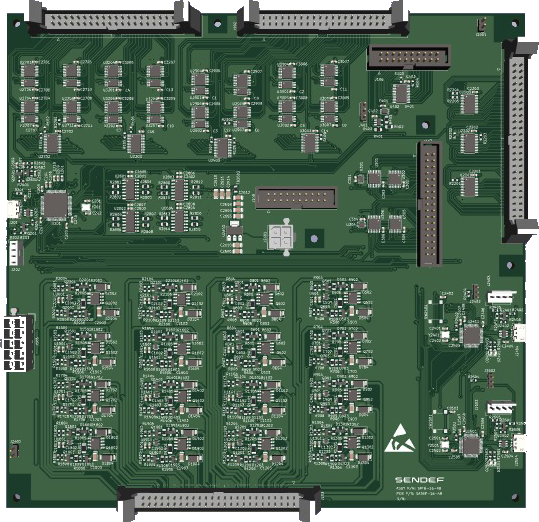

SATB-16

16 kanal, 60V dual kanal anahtarlama yeteneğine sahip olan SATB-16, kanal akımını yüksek hassasiyette okumak için gereken donanıma da sahiptir.

Kart 16 adet analog girişe uygulanan sinyali sahip olduğu 12-bit ADC’ler ile sayısala dönüştürebilir.

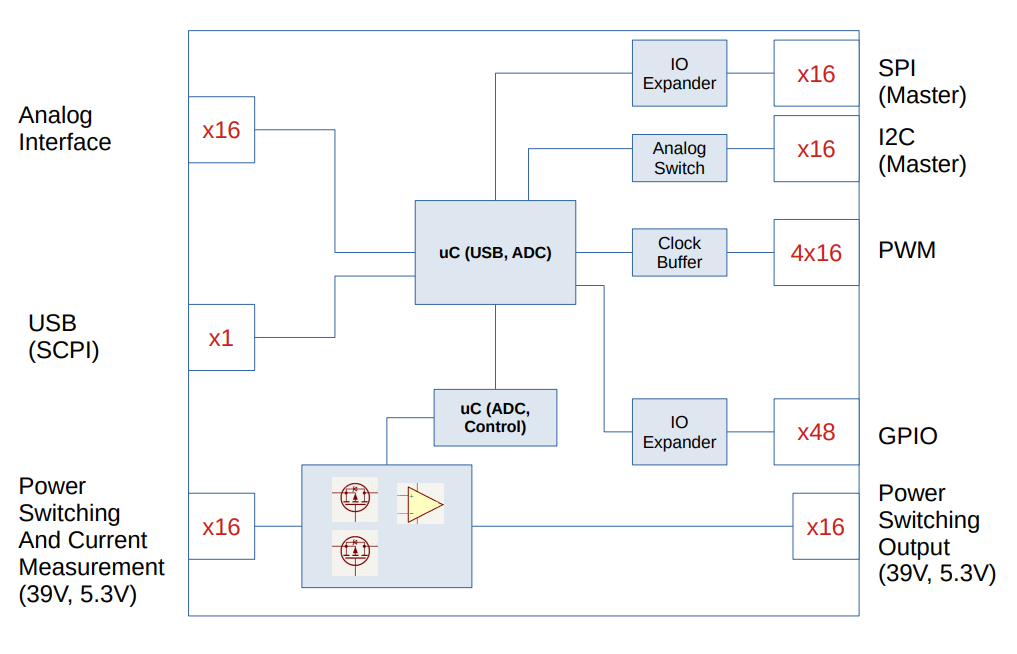

SATB-16 Blok Diagram

Özellik	Kanal Sayısı	Açıklama
I2C	16	Hız: 100k, 400k, 1M, SCPI üzerinden konfigüre edilebilir. Çıkış Seviyesi: 0/3.3V
SPI	16	Hız: 40, 20, 10, 5, 2.5, 1.25, 0.625, 0.3125 Mbps. SCPI üzerinden konfigüre edilebilir. Çıkış Seviyesi: 0/3.3V
PWM	8x8	8 ana kanal, her bir kanal 8 adet çoklanmaktadır. Azami hız: 10 Mbps. 8 ana kanalın faz farkı 10 ns’lik adımlarla ayarlanabilir. Çıkış Seviyesi: 0/3.3V.
Güç Anahtarlama ve Akım Ölçümü	2x16	Dual 16 kanal anahtarlamaya sahiptir. Akım: Dual kanallardan biri 1.6A, diğeri 0.3A taşıyabilir. Azami gerilim: 60V. Akım ölçüm hassasiyeti: 1mA (sadece ilk kanalda ölçüm yapılır)
GPIO	48	48 adet çift yönlü GPIO’a sahiptir Çıkış Seviyesi: 0/3.3V
Analog Ölçüm	16	16 adet 12-bit ADC’ye sahiptir. Giriş Seviyesi: 0/3.3V

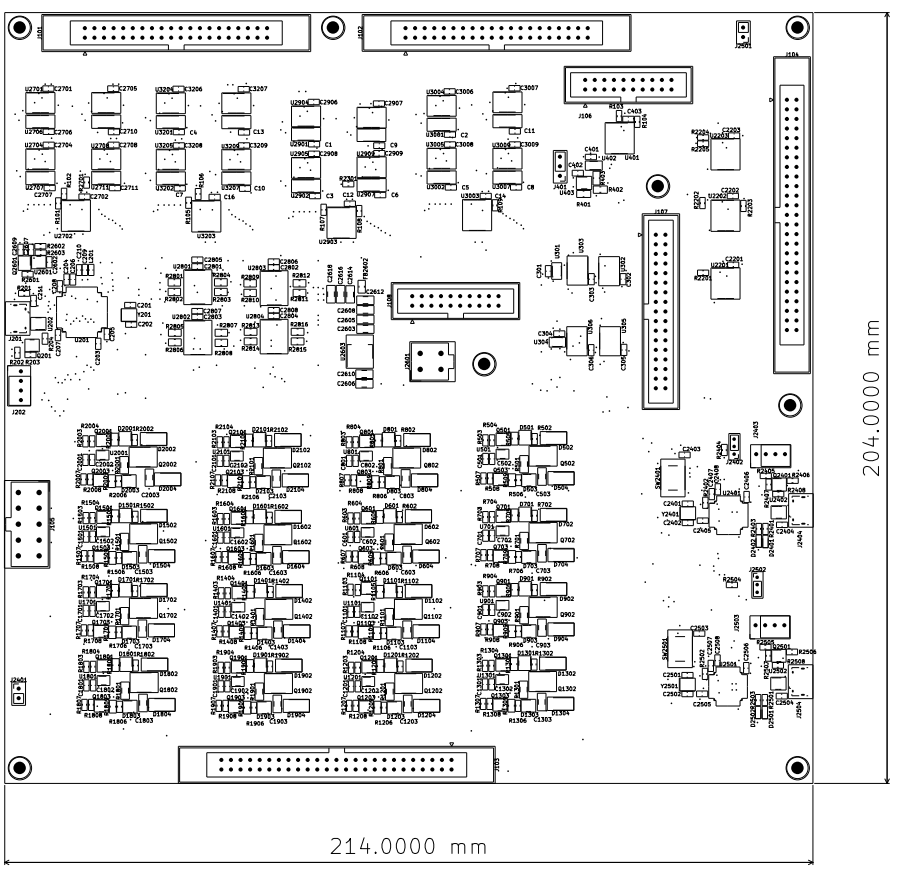

Mekanik

* Çizim referans olarak verilmiştir. Ölçekli değildir.
