iPSU-M60-48-4C
iPSU serisi Güç Kaynakları, endüstriyel otomasyon ve otomatik test
sistemlerinde kullanılmak üzere geliştirilmiş, sabit gerilimli, 1-4 kanallı,
yazılım kontrollü, yüksek teknolojili ve maliyet etkin çözümlerdir.
Çıkış kanalı/kanalları ön panelde bulunan dokunmatik ekran ya da butonların
yanısıra SCPI veya PDU Manager yazılımı vasıtası ile izlenebilir,
yönetilebilir. SCPI sayesinde
kullanıcılar iPSU Güç Kaynaklarını kendi ortamlarına hızlıca entegre edebilirler.
Aynı zamanda PDU Manager yazılımı sayesinde iPSU Güç Kaynakları, iPDU ve SGDB
Güç Dağıtım Birimleri tek noktadan yönetilebilmektedirler.
Kanalların açılma/kapanma zamanları, akım limitleri ve limite gelince ne
yapılacağı uzaktan ayarlanabilir ve gözlemlenebilir.
Gerek SCPI arayüz gerekse PDU Manager yazılımı ile uzun dönemli veri
toplamak mümkündür.
Ön panelde bulunan dokunmatik TFT ekran, yönetim, konfigürasyon ve izleme
gibi tüm operasyon faaliyetlerinin hızlıca yürütülebileceği bir ortam
sağlamaktadır.*1
iPSU Güç Kaynaklarının akım ve gerilim geri okuma hassasiyeti %0.05’tir.
Öne Çıkanlar
*1 Dokunmatik ekran yalnızca çok kanallı modellerde mevcuttur.
* Burada belirtilen teknik özellikler ve kapasiteler birlikte mümkün olmayabilir ve konfigürasyona göre farklılıklar gösterebilir.Lütfen sipariş vermeden önce kontrol edin.
4.3" Dokunmatik Ekran
Kullanıcılar yönetim, konfigürasyon, izleme ve
benzeri tüm operasyonu çok fonksiyonlu dokunmatik ekranı kullanarak
yapabilmektedirler.

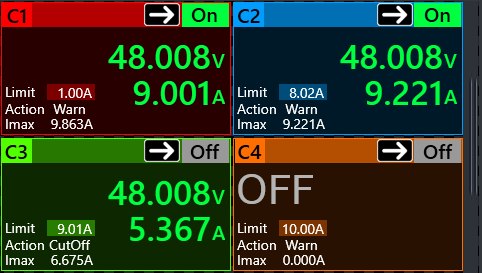

Operasyon ekranlarından örnekler:
Özellikler
|
ÇIKIŞ KARAKTERİSTİKLERİ
|
|
|
|
1.Çıkış gerilimi
|
V
|
48 |
|
2.Toplam çıkış akımı
|
A
|
60 |
|
3.Çıkış kanal sayısı |
--- |
4 |
|
4.Kanallara göre çıkış
akımları |
A |
18A/Ch1&Ch2, 12A/Ch3&Ch4 |
|
5.Toplam güç(*1)
|
W
|
3200 |
|
|
|
|
|
GİRİŞ KARAKTERİSTİKLERİ
|
|
|
|
1.Giriş gerilimi/frekansı. (*2)
|
V
|
85~265VAC, sürekli, 47~63Hz,Tek faz
|
|
2.Maksimum giriş akımı (%100 yüklü)
(100/200 VAC)
|
A
|
27A/14A |
|
3.Power Factor (Tipik)
|
---
|
0.98 @ 100VAC 0.94 @ 200VAC, nominal çıkış gücü
|
|
4.Verimlilik at 100 Vac/200VAC, |
%
|
81/83 |
|
5. Ani akım
|
A
|
80A
|
|
|
|
|
|
SABİT GERİLİM
|
|
|
|
1.Maks. Hat düzenlemesi
|
---
|
0.02% /
nominal çıkış
gücü
|
|
2.Maks. yük düzenlemesi
|
---
|
0.02% /
nominal çıkış
gücü
+2mV
|
|
3.Dalgalanma ve gürültü (p-p,
20MHz)(*4)(*5)
|
mV
|
40mV maks. |
|
4.Dalgalanma r.m.s. 5Hz~1MHz
(*3)(*4)
|
mV
|
15mV |
|
5.Sıcaklık
katsayısı
|
%/°C
|
0.02%/°C |
|
6.Sıcaklık
kararlılığı
|
---
|
0.02% of nominal Vout |
|
7.Uzaktan algılama
telafisi/kablo
|
V
|
0.3 |
|
8.Transient tepki süresi
|
mS
|
Nominal çıkış
akımının %10~90'ı kadar bir yük
değişikliği için çıkış voltajının
nominal çıkışının %0,5'i dahilinde toparlanma
süresi.
Çıkış ayar
noktası: %10~100, Yerel algılama. 8 mS'den az.
|
|
9.Başlangıç
gecikmesi
|
Sec
|
4 saniyeden az
|
|
10.Tutma zamanı
|
mS
|
20ms tipik, nominal
çıkış gücü
|
|
|
|
|
|
KORUMA FONKSİYONLARI
|
||
|
1.Yüksek akım
koruması (OCP)
|
---
|
Programlanabilir akım
limiti. Korumayı reset etmek için kanalı kapatıp açmak
gerekir. |
|
2.Yüksek gerilim korumasu
(OVP)
|
---
|
Çıkış
kapatılır. Reset etmek için AC güç kapatılıp
açılır
|
|
|
|
|
|
GERİ OKUMA |
||
|
1.Gerilim geri okuma kesinliği |
% |
0.05% at 48V |
|
2.Akım geri okuma
kesinliği |
% |
0.05% at 10A (kanal tam yükte) |
|

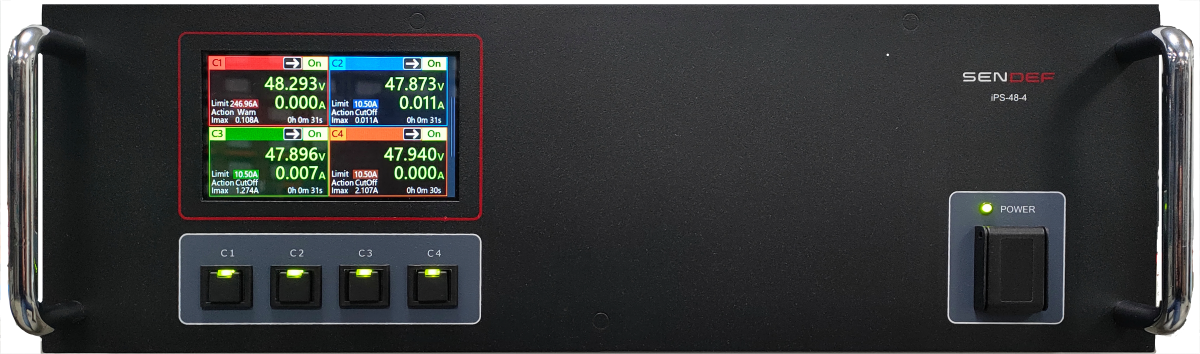

ÖN PANEL
|
|
|
|
1.Ön panel butonlar ve
indikatörler
|
---
|
Çıkış
kanalı ON/OFF butonları ve statü ledleri |
|
2.Dokunmatik ekran
|
---
|
Çıkış kanalı ON/OFF |
|
|
---
|
Kanal bazında
çıkış gerilimi |
|
|
---
|
Kanal bazında çekilen
akım |
|
|
---
|

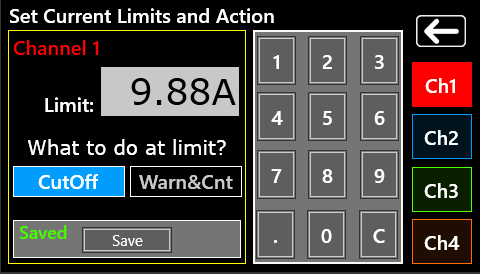

Akım limit değeri
ve davranış ayarları |
|
|
---
|

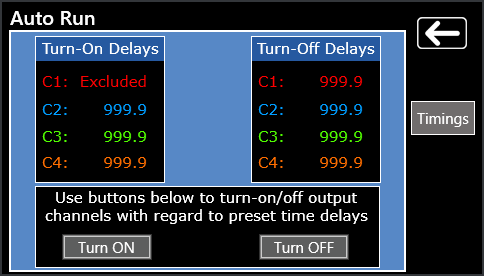

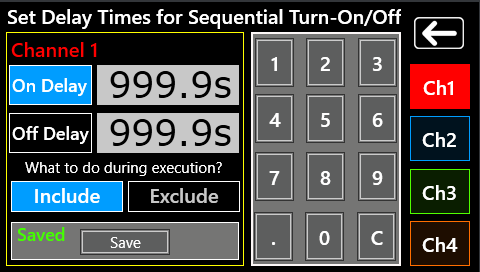

Sıralı açma kapama zaman
ayarları |
|
|
---
|

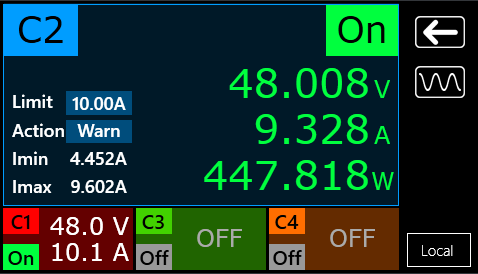

Seçili kanala odaklanma |
|
|
---
|

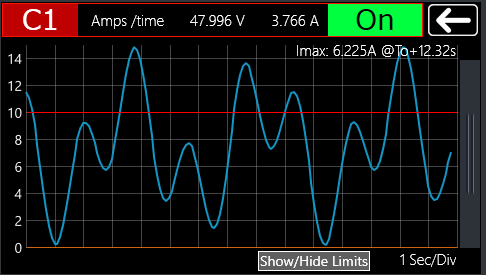

Canlı akım/zaman grafiği,
1/10, 1, 10 saniye çözünürlük |
|
|
---
|
IP network parametre
ayarları |
|
ÇEVRESEL ŞARTLAR
|
|
|
|
1.Çalışma
sıcaklığı
|
---
|
-10~60°C |
|
2.Depolama
sıcaklığı
|
---
|
-30~85°C
|
|
3.Çalışma
bağıl nem
|
%
|
20~90% RH (yoğunlaşma
olmadan)
|
|
4.Depolama bağıl
nem
|
%
|
10~95% RH (yoğunlaşma
olmadan)
|
|
5.İrtifa
|
---
|
Çalışma: 2000m
|
|
|
||
|
MEKANİK
|
|
|
|
1.Soğutma
|
---
|
Dahili fanlar ile zorunlu
hava soğutma. Hava akış yönü: |
|
2.Ağırlık
|
kg
|
22kg |
|
3.Boyutlar (ExYxD)
|
mm
|
428 x 133 x 556 (Kulplar,
konnektörler ve bara hariç) |
|
GÜVENLİK/EMC |
|
|
|
1. Uygulanabilir
standartlar:
Güvenlik |
--- |
IEC 62368-1 |
|
1.2. Dayanım gerilimi (Withstand
voltage) |
VAC |
Output to ground 500 for 1
minute, Input to ground 2,000, |
|
1.3. Yalıtım
direnci (Insulation resistance) |
MOhm |
>100 at 25°C, 70%RH &
500Vdc |
|
2. İletilen emisyon (Conducted
emmision) |
--- |
EN55032-B |
|
3.Yayılan emisyon (Radiated
emission) |
--- |
EN55032-B |
|
4. EMC uyumluluğu (EMC
Complience)
|
--- |
|
|
4.1. ESD |
--- |
EN61000-4-2, Air ± 8kV and
contact ± 4kV |
|
4.2. Yayılan duyarlılık
(Radiated Susceptibility) |
--- |
EN61000-4-3, 80M -1GHz: 10V/m
, 1.4 - 2.0GHz: 3V/m, 2.0 - 2.7GHz: 1V/m |
|
4.3. Elektriksel
hızlı geçici patlama (Electrical Fast Transient Burst) |
--- |
EN61000-4-4, ± 2kV |
|
4.4. Taşma (Surge) |
--- |
EN61000-4-5, Normal ± 2kV,
Common ± 4kV |
|
4.5. İletilen
duyarlılık (Conducted Susceptibility) |
--- |
EN61000-4-6, 10Vrms |
|
4.6. Manyetik alan |
--- |
EN61000-4-8, 30A/m |
